Yüksek frekanslı gürültü bozukluğu INS testi
Sınav giriş
Yüksek frekanslı gürültü bozukluğu INS testi EMC saha testine aittir.ve temel test amacı uluslararası standart IEC 61000-4-4 standardıyla aynıdır (elektriksel hızlı geçici darbeler grubu testi)Bu test yeteneği esas olarak Japonya ve bazı Asya ülkeleri ile ilgili müşterilere hizmet veriyor.

Yüksek frekanslı gürültü bozukluğu INS testi

Bu test esas olarak devredeki anahtarlama cihazlarını, örneğin röleleri vb. simüle eder.Eğer devrede endüktif bileşenler varsa, akımın hızlı değişimi anlık yüksek voltajlı müdahale üretir.cihazın içindeki güç kablosunun ve basılı devre kartının kablolaması yoluyla IC tarafından rezonans ve güçlendirilmiştirKullanım esnasında elektronik ürünlerin istikrarını sağlamak için, üzerlerinde müdahale karşıtı testler (EMS) yapmak gerekir.Yüksek frekanslı bir nabız jeneratörü kullanarak, test edilen numunelere doğrudan birkaç grup impuls sinyali uygulanır ve numunelerin müdahale karşıtı yeteneği, daha önce numunelerin performansındaki değişikliklere dayanarak değerlendirilir.Testten sonra ve test sırasında.
Test uygulama nesneleri
Merkezi kontrol panelleri gibi elektronik ekipman
Ortak standartlar
NECA TR-28: Dikdörtgen dalga yüksek frekanslı gürültü test cihazları için test göstergeleri

JEM TR-177: Elektrikli makineler ve cihazlar için dikdörtgen dalga yüksek frekanslı gürültü test cihazları için test göstergeleri

JEC 0103_2005: Düşük gerilim kontrol devresinin test standardı

Test aleti

Yüksek frekanslı patlama jeneratörü

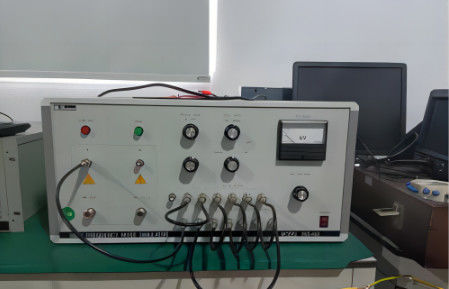

Yüksek frekanslı patlama jeneratörü

Model verileri:

Model: INS-40A

Çıkış darbeleri genişliği (50Ω yük): dikdörtgen darbeler 0~2KVmax±10%

Açık devre çıkış darbe amplitudu: dikdörtgen darbe 0~4KVmax±10%

Darbe genişliği: 50ns~1μs (50Ω yük, 50ns adım)

Yükselme süresi ≤1ns

Test edilen ekipmanın güç kapasitesi:

Tek fazlı AC: 220Vmax, 16Amax

Tek fazlı DC: 220Vmax, 16Amax

Test yöntemi

1Dövme çıkış ucunu doğrudan test numunesinin güç giriş ucuna çıkış koaksiyel kablosuyla bağlayın.

Yüksek frekanslı gürültü bozukluğu INS test yöntemi

2. Tüm makine veya bağlantı substratı ile işbirliği yapın ve yakın alan probunu (elektrik alanı, manyetik alan) kullanarak direk olarak pulsu örnek kabuğuna 0cm'de uygulayın.
