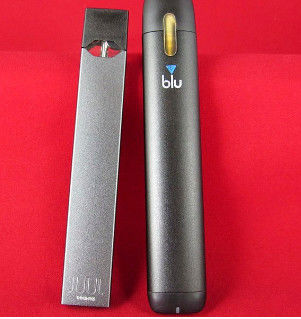

UL 8139 Elektronik Sigara Test Şartları
Kararlılık (Tehlike)

Bir ateş.

B Kırık;

C Elektrolit Sızıntıları;

D Egzoz;

E Şarj sıcaklığının üst sınırı normal çalışma alanını aşar.

F Şarj voltajı normal çalışma alanını aşar.

G Maksimum şarj akımı normal çalışma alanını aşar.

H Serbestleme sıcaklık sınırı, batarya üretim özelliklerini aşar.

I Serbestleme son voltajı normal çalışma alanının maksimum veya asgari değerini aşar.

J Maksimum boşaltma akımı normal çalışma alanını aşar.

K Kabinin çatlakları veya açıklıkları kabinin bütünlüğüne zarar verebilir.

L Açık devre voltaj farkında düşmüş batarya ile referans (kesilmemiş) batarya arasındaki göreceli değişim %5'ten fazladır, bölüm 29'a bakın.

M Sınav sırasında ölçülen sıcaklık, tablo 26'da belirtilen sınırı geçmemelidir.1.

Normal yük testi

Her numune tam olarak boşaltılır. Daha sonra tek hatalı durumda belirtildiği gibi tek numuneyi test edilir; tam şarj haline kadar şarj edilir;Yukarıdaki testi 0°C'den yüksek olmayan bir ortamda tekrarlayın.

Normal boşaltma testi

Her pil önceden tamamen şarj edilir ve her hata testi tek bir numune üzerinde yapılır.Serbestleme testi, üreticinin belirttiği aşırı yük koşullarında yapılmalıdır.; boşaltma bir test aleti ile gerçekleştirilir; bu: 1) 4 saniye çalıştırma, 55 ml ± 5% şişme hacmi; 2) ardından 8 saniye kapanma; 3) toplamda 15 şişme gerektirir;4) ardından 10 dakikalık bir gecikme. Batarya tükenene kadar yukarıdaki 15 nefesi ve 10 dakikalık gecikmeyi tekrarlayın. Yukarıdaki testi -20 °C'den yüksek olmayan bir ortamda tekrarlayın.

Zorla boşaltma testi

Örneğin pozitif ve negatif kutupları 20mΩ'dan küçük veya eşit bir direnç yüküne bağlanmalı ve 25 ± 5 °C'de test edilmelidir.Tam olarak boşaltılmış durum 0'dan küçük olana kadar numune boşaltılmalıdır..2V, hücre sıcaklığı ortam sıcaklığına ±10°C'ye geri döndü veya numune hasar gördü, hangisi daha önce ortaya çıktı ve yukarıdaki test -20°C'den daha yüksek olmayan bir ortamda tekrarlandı.

Dengeli olmayan ücretlendirme

Yaklaşık %50 kapasiteli bir hücre, dengesiz bir pil oluşturmak için tamamen şarj edilmiş bir hücreyle seri olarak bağlanır ve daha sonra tamamen şarj edilene kadar şarj etmek için şarj cihazına bağlanır.Örneklerin toplam sayısı en az iki olmalıdır., ve en az bir numune tek bir hata durumu olmadan test edilir; yukarıdaki test 0 °C'den yüksek olmayan bir ortamda tekrarlanır.

Aşırı şarj testi

Tamamen boşaltılmış her batarya, maksimum şarj akımında sabit akımla sürekli şarj edilir ve ayarları aşağıdaki gibidir: a) Lityum piller için,Güç kaynağının nominal çıkış voltasının %150'i; b) Nikel-metal hidrür piller için, yüksek oranlı şarj, nominal kapasite% 250 olana kadar önerilen şarj akımının 2,5 katı hızda yapılır;Eğer test sırasında akım koruma cihazı çalıştırılırsa, test, koruyucu aygıtı çalıştırmayan maksimum şarj akımında tekrarlanır. Eğer testten sonra pil hala kullanılabilirse,25±5°C sıcaklıkta tekrar boşaltılmalı veya şarj edilmelidir.; yukarıdaki testi 0°C'den daha yüksek olmayan bir ortamda tekrarlayın.

Kısa devre testi

Tam şarjlı cihaz, örneğin pozitif ve negatif kutuplarını ≤20mΩ direnç ile kısa devreye sokar.Tam şarj edilmiş başka bir cihaz, koruyucu cihazı çalıştırmadan elde edilebilecek en yüksek sabit boşaltma akımına kadar aşırı yüklenir.Örnek, a) batarya tamamen boşalıncaya kadar, b) son arıza meydana gelinceye ve batarya sıcaklığı oda sıcaklığına dönene kadar boşaltılmalıdır.Eğer testten sonra batarya hala kullanılabilirse, 25±5°C'lik bir ortamda tekrar boşaltılmalı veya şarj edilmelidir. Yukarıdaki testi -2°C'den daha yüksek olmayan bir ortamda tekrarlayın.

Sıcaklık testi

1) Tablo 26.1'deki maksimum kabul edilebilir sıcaklık aşılmamalıdır.

2) Tablo 26.2'deki maksimum yüzey sıcaklık sınırı aşılmamalıdır.

3) Kalıcı bir hasar yok

Düşme testi

1,5 metre yükseklikten üç kez pürüzsüz bir beton yüzeye dökün.

Sıkıştırma dayanıklılığı testi

UL 746C'ye göre sıkıştırma testi; eğer testten sonra batarya hala kullanılabilirse, 25±5 °C sıcaklıkta yeniden boşaltılmalı veya şarj edilmelidir.

Egzoz testi

Ekipman aşağıdaki koşullardan herhangi birine göre test edilir:

a) 2070 kPa±10% başlangıç basınçında toplam 21ml±10% hava, 2,87±0,05 mm çapında bir delikten batarya odasına aktarılır.

b) Akü, egzoz oluşana kadar doğrudan 0.1V artışla aşırı şarj edilir.

Yüksek sıcaklık testi

Tam şarj edilmiş cihaz, düşük rüzgar hızı test odasına yerleştirilir ve test odasındaki sıcaklık 8 saat boyunca 80±3 °C'ye ayarlanır.Test odasındaki sıcaklık değişim hızı dakikada 1°C'yi geçmemelidir., ortalama süresi 5 dakikadan fazla olmamalı ve göreceli nem %50'den fazla olmamalıdır;

2Yüksek sıcaklık testinden sonra, test edilen cihaz, istikrarlı bir termal denge durumuna kadar soğutmak için en az 1 saat boyunca 25±5) °C'lik bir ortamda yerleştirilir.

3Eğer testten sonra pil paketi hala kullanılabilirse, 25±5°C'de bir ortamda boşaltılmalı veya yeniden şarj edilmelidir.

Not: Yukarıdaki testlerin test sonuçları, yargıda yer alan hükümleri (tehlikeler) içermemektedir.
