Voltaj dalgalanmaları ve yanıp sönen;

1. Voltaj dalgalanması ve yanıp sönenlik testi, esas olarak EUT'nin neden olduğu şebeke voltajındaki değişiklikleri ölçer.Ve güç değişimi süreci bloklanmıştır, dalgalanan yük EUT, voltaj dalgalanmalarının ana nedeni.

Elektrikli ark fırınları gibi uçucu EUT'ler, güç kaynağında sürekli gerilim dalgalanmalarına ve düzensiz rastgele gerilim dalgalanmalarına neden olur.Rulolar ve vinçler gibi EUT motorlarının sık sık çalıştırılması, ve kaynakçılar gibi yüklerin aralıklı olarak açılması ve kapatılması da Voltaj dalgalanmalarına neden olacaktır, ancak bu dalgalanma belirli bir düzenlilik ile bir voltaj dalgalanmasıdır.

Bir voltaj değişikliğinden kaynaklanan müdahale etkisi sadece voltaj değişikliğinin büyüklüğüne değil, aynı zamanda oluşum sıklığına da bağlıdır.Voltaj değişiklikleri genellikle iki tür gösterge ile değerlendirilir., yani voltaj dalgalanması ve yanıp sönen.

Voltaj dalgalanmaları ve yanıp sönenlerin tehlikeleri:

Ø Işıklandırma ışıkları yanıp sönen, insanların görme yetisini etkileyen ışıklar;

Televizyon/monitördeki görüntü kararsız;

Ø Aynı elektrik şebekesinde bulunan elektronik aletler ve ekipmanlar düzgün çalışmıyor hatta hasar görüyor;

2. Voltaj dalgalanmaları

Voltaj dalgalanmaları esas olarak elektrik şebekesinde ani büyük voltaj değişikliklerini yansıtır.Özellikle elektronik ekipman, aynı elektrik şebekesinde büyük olabilir.

Parlama ölçümü, sürekli voltaj dalgalanmalarının etkisini doğru bir şekilde değerlendirebilir.İnsan gözünde zamanla değişen ışık uyarısından kaynaklanan dengesiz görsel etkileri yansıtabilir.

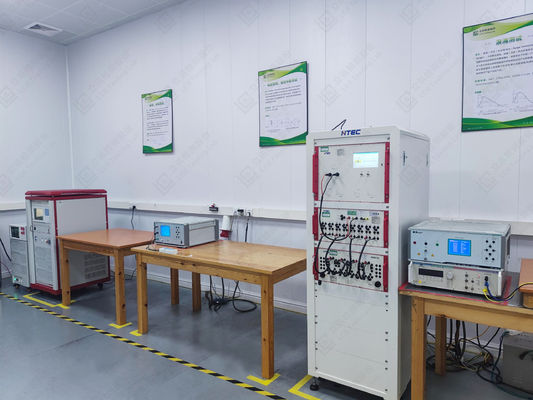

Standartlara dayalı test: IEC 61000-3-3/ GB 17625.2: Düşük voltajlı güç kaynağı sistemlerinde 16A'dan fazla olmayan nominal akımlı ekipmanların ürettiği voltaj dalgalanmaları ve yanıp sönenler için sınırlamalar.
Voltaj flaşları

Voltaj dalgalanmaları, aynı elektrik şebekesinde bulunan diğer elektrik ekipmanlarının düzgün çalışmamasına neden olabilir.

Parlama algılama oranı F (%):

IEC tarafından önerilen test koşullarına göre, farklı dalga biçimleri, frekansları,ve amplitupleri 230V ve 60W güç frekans voltajı ile kızgın lambaları güçlendirmek için kullanıldıGözlenen yanıp sönen görsel test istatistiksel olarak yapıldı ve açık gözlem ve
Anlık yanıp sönen görsel hassasiyet S(t)

İnsanların aydınlatma dalgalanmalarına anlık öznel görsel tepkisini temsil eder.

Flicker iki tipte ayrılır: kısa süreli ve uzun süreli flimker:

Kısa süreli titreşim Pst: Kısa bir süre içinde (10 dakika içinde) değerlendirilen titreşim derecesidir.Pst, aslında bir kişinin 50Hz elektrik şebekesinde çalışan bir 60W kızgın lamba ile 230V AC voltajı altındaki bir 60W kızgın lamba dalgalanması altında yaşadığı titreşim derecesini simüle eder..

Uzun süreli yanıp sönen PLt: uzun bir süre içinde (2 saat içinde) değerlendirilen yanıp sönen derecesini ifade eder.
