SURGE Test; SURGE (SURGE) EMC testi nedir?

Teknolojinin hızla gelişmesiyle birlikte, elektronik cihazlar hayatımızda giderek daha önemli bir rol oynamaktadır.Elektronik ekipmanların normal çalışma sırasında çeşitli elektromanyetik müdahale (EMI) etkileriyle karşılaşabileceğini göz ardı edemeyiz.Elektronik ekipmanların normal çalışmasını sağlamak için, EMC artış testi (SURGE) oluşturuldu.

Öncelikle EMC testini öğrenelim.

Elektromanyetik dalgalanma testi nedir?

Aşınma (SURGE) EMC testi, anlık voltaj dalgalanmaları altında elektronik ekipmanların müdahale karşıtı yeteneğini tespit etmek için kullanılan önemli bir testtir.Elektromanyetik ortamlarda ekipmanların dayanıklılığını test etmek için gerçek ortamda oluşabilecek yıldırım ve diğer olaylarÖrneğin, elektronik ekipmanların yıldırım çarpmasından sonra normal şekilde çalışmaya devam edip edemeyeceği.

Elektromanyetik uyumluluk EMC testinde, dalgalanma testi denilen bir test vardır.

EMC artış testi (elektromanyetik uyumluluk artış testi), elektronik ekipmanların elektrik şebekesinden geçici voltajlara dayanabilmesini test etmek için kullanılan bir test yöntemidir.EMC artış testi genellikle uluslararası standart IEC 61000-4-5 uyarınca yapılır..

EMC dalgalanma testinde, test ekipmanı, elektrik şebekesinde ani aşırı gerilim olaylarını simüle etmek için elektrik şebekesini simüle eden geçici voltajlara maruz kalır.Bu aşırı gerilimler yıldırım çarpmasından kaynaklanabilir., elektrik şebekesi arızaları, güç anahtarları vb. ve ekipmanlara zarar verebilir veya ekipmanların normal çalışmasına müdahale edebilir.

Öyleyse, dalgalanma (SURGE) EMC testinin amacı nedir?

İlk olarak, dalgalanma (SURGE) EMC testi ile, elektronik ekipmanların elektromanyetik uyumluluk (EMC) performansı değerlendirilebilir.Elektromanyetik uyumluluk, elektronik ekipmanların diğer ekipmanlara zararlı müdahaleye neden olmadan belirli bir ortamda normal bir şekilde çalışabilme yeteneğini ifade eder.İkincisi, artış (SURGE) EMC testi, elektronik ekipman tasarımcılarının ekipmanların tasarım veya üretim sürecinde olası kusurları bulmalarına yardımcı olabilir.böylece ekipmanların güvenilirliğini ve istikrarını arttırır.

EMC artış test standartları

1Elektriksel ve elektronik ekipman: GB/T17626.4-2006, IEC61000-4-5: 2001;

2Bilgi teknolojisi ekipmanları: GB/T17618-2015, CISPR24: 2010

3Ev aletleri, elektrikli aletler ve benzer aletler: GB/T4343.2-2009, CISPR14-2: 2008;

4Ölçme, kontrol ve laboratuvar kullanımı için elektrikli ekipman: GB/T18268.1-2010, IEC61326-1:2005;

5Demiryolu transit ekipmanları: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6Mühendislik tıbbi ekipmanları: GB4824-2013, IEC CISPR11: 2010;

7Programlanabilir denetleyici: GB/T15969.2-2008, IEC61131-2: 2007

8Bilgisayar donanımı: GB/T9813.1-2016, GB/T9813.2-2016;

9Fotovoltaik ekipman: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10Hız ayarlanabilir elektrik iletim sistemi: GB12668.3-2012, IEC61800-3: 2004;

11Rüzgar türbini ekipmanları: NB/T31004-2011;

12Ölçüm röleleri ve koruma cihazları: NB/T31004-2011.

EMC artış testi için ana standart, cihazların ani aşırı voltaj altında sahip olması gereken elektromanyetik uyumluluk performansını belirleyen IEC 61000-4-5'tir (yani,Güç sisteminde).

IEC 61000-4-5'e ek olarak, aşağıdakiler de dahil olmak üzere bir dizi diğer EMC artış test standardı vardır:

1.ANSI C62.41: Bu standart, güç sistemlerinde dalgalanma ve transformatör dayanıklılığı testleri için uygundur.

2. EN 61000-6-1 ve EN 61000-6-2: Bu standartlar, farklı çevresel koşullar altında EMC testleri için yöntemleri ve gereklilikleri belirler.

3. FCC Part 18: Bu, ABD Federal İletişim Komisyonu tarafından belirlenen EMC test gereksinimidir ve endüstriyel,bilimsel ve tıbbi ekipman.

4.VDE 0843: Bu, Alman Elektriksel Elektronik ve Bilgi Teknolojisi Derneği tarafından belirlenen EMC testi gereksinimidir.

Bu standartlar EMC dalgalanması testlerinde önemli bir rol oynar.Ekipman üreticilerinin, ekipmanların kullanım sırasında ilgili gerekliliklere ve düzenlemelere uygun olduğundan emin olmak için kendi ülkelerinin veya bölgelerinin standartlarına göre testler yapmaları gerekir..

EMC dalgalanma testi genellikle test edilen ekipmana dalgalanma darbelerini enjekte etmek için simüle edilmiş bir dalgalanma jeneratörü kullanır ve daha sonra ekipmanın tepkisini tespit eder.

Aşağıdaki genel EMC artış test yöntemleri:

1. IEC 61000-4-5 gibi test ekipmanları için EMC test gereksinimlerini ve standartlarını belirlemek.

2Aşınma jeneratörünü ve test ekipmanını hazırlayın ve test ekipmanını simüle edilen güç hattına ve aşınma jeneratörüne bağlayın.

3. Aşırı dalga jeneratörünü ayarlayın ve test voltajı, dalga şekli, frekans ve test süresi gibi ilgili test parametrelerini ayarlayın.

4Test başlamadan önce, test ekipmanının doğru şekilde kablolandığını ve ilgili güvenlik gereksinimlerini karşıladığını kontrol edin.

5Test başlatın, test ekipmanına artış darbelerini enjekte edin ve test ekipmanının yanıtını kaydedin, örneğin bir arıza olup olmadığını, güç kaynağının kesildiğini vb.

6Test ekipmanında bir sorun varsa, sorunun nedenini bulmak ve gerekli onarımları ve iyileştirmeleri yapmak için araştırılmalı ve analiz edilmelidir.

7Test ekipmanının ilgili EMC gereksinimlerini ve standartlarını karşılayıp karşılamadığını belirlemek için test sonuçlarını analiz etmek ve değerlendirmek.

8Test sonuçlarına dayanarak, test ekipmanı ilgili EMC gereksinimlerini ve standartlarını karşılayabilene kadar ekipmanları gerektiğinde ayarlayın ve geliştirin.

EMC dalgalanması testinin, test ortamının istikrarını ve tekrarlanabilirliğini sağlamak için özel bir laboratuvarda veya test tesisinde yapılması gerektiğini belirtmek gerekir.Test sürecinde test ekipmanlarının ve test personelinin güvenliğine dikkat edilmelidir., ve buna uygun güvenlik operasyon prosedürleri ve standartları takip edilmelidir.

EMC artış test kriterleri genellikle IEC 61000-4-5 gibi kullanılan test standardına dayanır.

1Aşırı basınç testi başarıyla yapılıp yapılmadığı: Ekipmanın test sırasında normal çalışabilmesi ve aşırı basınç darbelerinden etkilenmemesi gerekir.

2Ekipmanın arızalanıp arızalanmadığı: Ekipmanın test sırasında arızalanması, örneğin kapatılması, yeniden çalıştırılması, yanlış verileri vb., ekipmanın EMC performansında bir sorun olduğu anlamına gelir.

3. Dalga biçiminin gereksinimleri karşılayıp karşılamadığı: Yükselme süresi, süresi, zirve voltajı vb. gibi test gereksinimlerini karşılaması gerekir.

4Dalga biçimi sınırı: Eğer cihaz, örneğin test sırasında test darbesinin dalga biçimine dayanamıyorsa, en yüksek voltaj cihazın dayanabileceği maksimum voltajı aştığında,Bu cihazın EMC performansında bir sorun olduğu anlamına gelir..

5. Dalga biçimi sınırından önce ve sonra: Test sırasında,donanımın dalga biçimi darbelerinden etkilenip etkilenmediğini belirlemek için dalga dürtüsü enjeksiyonundan önce ve sonra durumunu kontrol etmek gerekir..

Hüküm kriterlerinin test amacına, test ekipmanına ve test ortamına bağlı olarak değişebileceğini belirtmek gerekir.Testin ilgili test standartlarına göre yapılması gereklidir., ve test sonuçlarına dayanarak değerlendirme ve yargılama yapar.

EMC dalgalanması testinin gerekliliği

EMC artış testinde başarısız olan elektronik ürünler, gerçekte kullanılırken çökebilir, sıfırlanabilir, arızalı olabilir veya yanmalıdır, bu nedenle EMC artış testi yapılmalıdır.

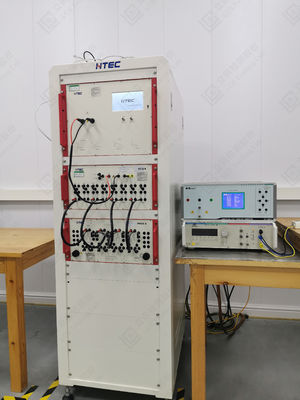

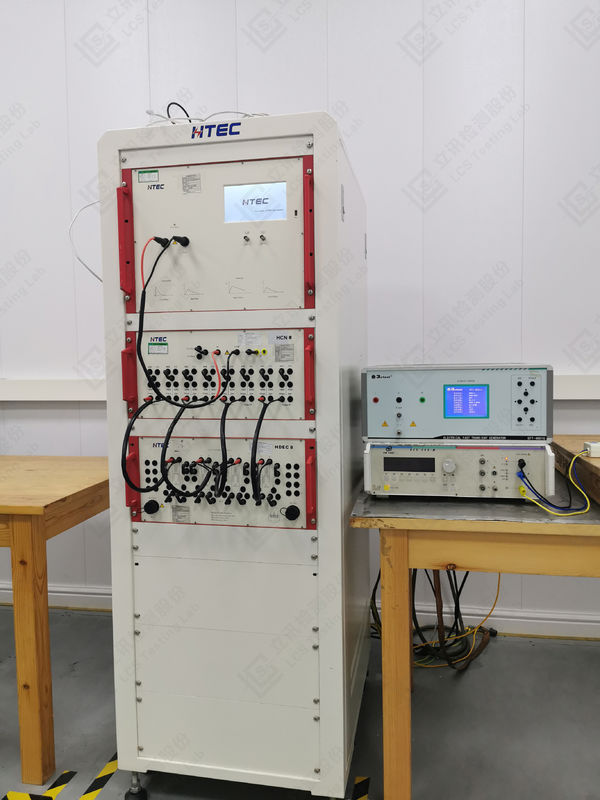

EMC dalgalanma test ekipmanları

1- Geçici bağışıklık simülasyon jeneratörü.

2- Yıldırım dalgası testçisi.

3Sentetik dalga jeneratörü.

4Üç fazlı bağlantı ağı

5Veri hattı bağlantı ağı

6- Yıldırım dalgası testçisi.

7.7.4KV test modülü

8. Kopyalayan ve kopyalayan ağlar

EMC dalgalanması testleri için önlemler

1Testten önce, üreticinin gereksinimlerine uygun koruyucu önlemler eklediğinizden emin olun.

2Test hızı, koruyucu cihaz için bir performans kurtarma süreci sağlamak için çok hızlı olmamalıdır.Doğada yıldırım çarpması ve anahtar istasyonlarındaki büyük anahtarların değiştirilmesi çok yüksek tekrar oranlarına sahip olamaz.

3Test, genellikle 5 kat pozitif/negatif kutupluk yapın.

4Test voltajı, volt-amperin doğrusal olmayan özellikleri nedeniyle yapay oluşumlardan kaçınmak için yavaş yavaş düşükten yükseklere yükseltilmelidir.Gereksiz hasarı önlemek için test voltajının ürün standardının gereksinimlerini aşmamasına dikkat edin..

Fırtına testi ile yıldırım testi arasındaki farklar nelerdir?

(1) ES geçici testi ile şimşek dalgalanması testi arasındaki fark nedir?

Yıldırım dalgalanmaları EMC testlerinin bir parçasıdır. Yıldırım dalgalanması, elektrik hatlarında, sinyal hatlarında ve kontrol hatlarında yıldırım çarpması ile üretilen anlık yüksek voltajı ifade eder.TVS genellikle onu bastırmak için kullanılır..

(2) EMC testinde iki deneysel öğe "impuls akımı" ve "sürtme" arasındaki farklılıklar ve bağlantılar nelerdir?

1İç akım anlık büyük akımı tanımlar. Genellikle bir elektrikli cihazın içinde güçlendirilmesi sırasında bir an için üretilen büyük akımı ifade eder.Bu, esas olarak endüktif ve kapasitif yüklerde yansıtılırIndüktif yük, motoru temsil eder. Motoru çalıştırdığında, kısa devreye eşittir ve akım oldukça büyüktür.Çünkü motor sargılarının direnci ve endüktansi çok küçüktür.Motor kapandığında ters bir akım da üretilecektir. Kondensatörler gibi endüktif yükler, çalıştırıldıkları anda kısa devreye eşdeğerdir.Ve akım teorik olarak o anda sonsuzdur.Ek olarak, bir floresan lambası çalıştırıldığında, lambanın tüpünün içindeki cıva buharını iyonlaştırmak için anlık yüksek voltaj ve büyük akım gerektirir.

2. Yükselme akım veya voltajı tanımlayabilir (çoğu zaman voltajı ifade eder). Örneğin, bir yıldırım çarpması sırasında,Elektrik şebekesinde anlık bir yüksek voltaj üretilir ve elektrikli ekipmanlara uygulanır..

3Bağlantı: Motor kapatıldığında hem bir darbe akımı hem de bir dalgalanma olur.

(3) Dalgalanma ve yıldırım çarpması arasındaki fark

1Farklı özellikler.

1Aşınma: Aşınma voltajı ve aşınma akımı da içeren sabit değeri aşan anlık bir zirve değeri.

2. Yıldırım çarpması: Yıldırım çarpıldığında, elektrik akımı insanlar, hayvanlar, ağaçlar, binalar vb. üzerinden geçer ve yaralanma veya hasara neden olur.

2Farklı nedenler.

1Devam: Bir saniyenin sadece birkaç milyonda birinde meydana gelen şiddetli bir darbelerdir. Devamın olası nedenleri ağır ekipman, kısa devre, güç anahtarı veya büyük motorlardır.

2Şimşek çarpması: yüklü bulut katmanının bir kısmı ile farklı bir yüklü bulut katmanının diğer bir kısmı veya yeryüzündeki yüklü bulut katmanı arasında hızlı bir boşaltma.

3Farklı özellikler

1Aşınma: Aşınma engelleme cihazları içeren ürünler, bağlantılı ekipmanları hasardan korumak için ani büyük enerjiyi etkili bir şekilde emer.

2Şimşek çarpması: Hızlı boşaltma süreci güçlü şimşek üretir ve yüksek seslerle eşlik eder.Alt katman negatif elektrik ve üst katman pozitif elektrik.Pozitif ve negatif yükler birbirini çekiyor, ancak hava iyi bir iletken değildir.

3EMC testinde, yıldırım dalgası testinin başarısızlığını etkileyen faktörler nelerdir?

Güç ve sinyal hattı arayüzlerine bazı yıldırım koruma ve artış karşıtı cihazlar ekleyin.Varistor TVS tüpü (Zener diyot) gaz boşaltma tüpü katı boşaltma tüpüBu cihazların özel ürünlerinin kendi parametreleri vardır. Eğer test yaparken voltajı çok yüksek ayarlarsanız,Böyle yüksek bir voltaj karşı koruyamaz bir cihaz seçmek anlamsızdırBu yüzden seçtiğiniz cihazın parametrelerinin doğru olup olmadığını ve bu kadar yüksek voltaj ve akıma dayanabildiğini kontrol edin.
