Bluetooth BQB sertifikasyon testi, Bluetooth BQB sertifikasyon süreci

1Bluetooth BQB sertifikası

1.1 Giriş

Kısacası, ürününüzde Bluetooth fonksiyonu varsa ve ürün görünümünde Bluetooth logosu belirtilmişse,BQB adı verilen bir sertifikayı geçmeli.. Tüm Bluetooth SIG üye şirketleri, Bluetooth işareti ve logosunu sertifikayı tamamladıktan sonra kullanabilirler.Bluetooth sözcük işareti ve logosu yalnızca Bluetooth nitelikli işlemini geçen ürünlerde kullanılabilir.

1.2BQB sertifikasyonunun iki yöntemi

1.2.1 Listeleme yöntemi

1İlk olarak, SIG resmi web sitesinden bir DID satın almanız gerekir (SIG yıllık üyesiyseniz, 4 ABD doları tutarında bir DID'ye ihtiyacınız olacak,000; ücretsiz üyeyseniz, 8.000 ABD dolarına ihtiyacınız olacak);

2. Bluetooth modülü tedarikçisinden yetki alın. Not: Kullanılan Bluetooth modülünün BQB sertifikalı olması ve sertifikasyon yönteminin son ürün olması gerekir.veya üç alt sistem kombinasyonuKontrolör Alt Sistemi, Profil Alt Sistemi ve Ev sahibi Alt Sistemi.

3. Satın alınan DID'yi Bluetooth modülü yetkilendirme ile bağlayın (SIG hesabından çalışın);

4. Gelecekte yeni bir ürün üretmek için bu Bluetooth modülünü her kullandığınızda, sadece aşağıdaki adı buraya DID gerekir,ve SIG her ürüne bir QDID atayacaktır (Son ürünün DID'si kalıcı olarak geçerlidir), ve bileşen DID'si genellikle üç yıllık geçerlilik süresi).

5Normal koşullarda, modül Son Ürün yaparken,Profil ve RF performansı, modülün tüm makineye ithal edilmesinden sonra Profil ve RF performansından farklı olacaktır.Bu nedenle, sıkı bir şekilde konuşursak, tüm makinenin profilini ve RF performansını değiştirmek de önerilir. , bu iki parça tekrar test edilir. Sonra tüm makineyi listelemek için modülün Son Ürün QDID'sini birleştirin.

1.2.2 Listede olmayan yöntem

Bluetooth modülü üreticisi tarafından elde edilen BQB sertifikası nihai bir ürün değilse, ne de denetleyici alt sistemi, profil alt sistemi'nin üç alt sisteminin bir kombinasyonu ise,ve Ana Alt Sistemi, örneğin bir bileşen ise, yukarıda listelenen yöntem kullanılamaz.

Bu noktada, aracın bir birim olarak alınması ve BQB sertifika testi için üçüncü taraf bir laboratuvara götürülmesi gerekir. Genel olarak test öğeleri şunlardır:

1Bileşen QDID'ye dahil olmayan protokol yığınlarının ek testleri;

2. Test Profili;

3- RF performansını test et.

Sonunda bu araç son ürün tipi olarak kullanılacak ve daha sonra bu araca dayalı olarak bu araca benzer diğer listeler yapabiliriz.SIG resmi web sitesinde birden fazla ürünü listelemek için de bir dolar harcayabiliriz.

Yukarıda listelenen yöntemlerle karşılaştırıldığında, bu yöntem öncelikle test için donanım ekipmanlarını hazırlamalı ve DID satın almak için SIG'ye ödeme yapmanın yanı sıra,Test için üçüncü taraf bir laboratuvara da ödeme yapmanız gerekir.Genelde on binlerce yuan ve laboratuvar profili ve Bluetooth sürümü ayarlanır.

Sertifikasyon sırasında test için özel yazılım kullanılır ve seri üretilen yazılım gerekmez.

1.3 Güç sınıfı

Seviye Aktarım gücü dbm Uzaklık (metre)

sınıf 1 10 dbm 100

Sınıf 2 4dbm 10

2.Bluetooth FCC sertifikası

Sabit frekans testi esas olarak RF ile ilgili test etmek için yapılır. Bluetooth 2.4G'de ve iletim gücü aralığında.

Sertifikasyon sırasında test için özel yazılım kullanılır ve seri üretilen yazılım gerekmez.

3Bluetooth RF performansını ölç

3.1 Frekans sapması

3.2 Duyarlılık

3.3 Işınlama gücü

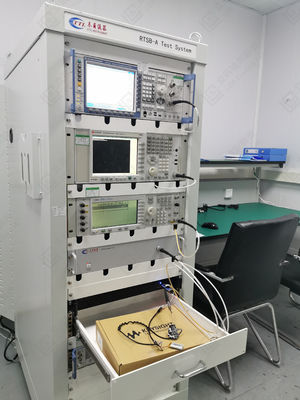

Yukarıdaki testte test edilen Bluetooth cihazı DUT moduna girer ve daha sonra bir Bluetooth test cihazı (örneğin 8852) ile test edilir.

Test edilen cihaz ile Bluetooth test cihazı arasındaki bağlantı tercihen koaksiyel kablo veya bir anten olarak veriyi doğrudan hava üzerinden aktarmak için kullanılabilir.Koaksiyel kablo kullanmak etkili bir şekilde müdahale önleyebilir, alınan sinyal verilerinin kalitesini artırmak ve test süresini azaltmak için müşterilerin frekans kaydırma düzeltmesini gerçekleştirecekleri zaman koaksiyel kablo bağlantılarını örneklemelerini öneririz.Eğer gerçekten hava arayüzü bağlantısını örnekleme koşulları yoksa, müşterilerin UPT kullanırken aşağıdaki resimde gösterilen yönlü olmayan anten gibi daha iyi bir anten seçmeleri de önerilir.Bu şekilde test başarısızlığı olasılığını azaltmak için (eşit şey iletim gücü ve hassasiyet testleri için geçerlidir)Test edilen cihazı koruyucu bir kutuya yerleştirmek, müdahaleyi engelleyebilir.

4.Bluetooth test prensibi

DUT: Test Altındaki Cihaz Test altındaki cihaz, burada Bluetooth modülünü veya bitmiş küçük makineyi ifade eder.normal bağlantı için cep telefonlarını ve diğer cihazları kullanamazsınız, ama onu arayabilirsin.

SUT: Test Altındaki Sistem Sistem test ekipmanı, burada belirli kablosuz verileri DUT'a alabilen ve gönderebilen ekipmanı ifade eder.
